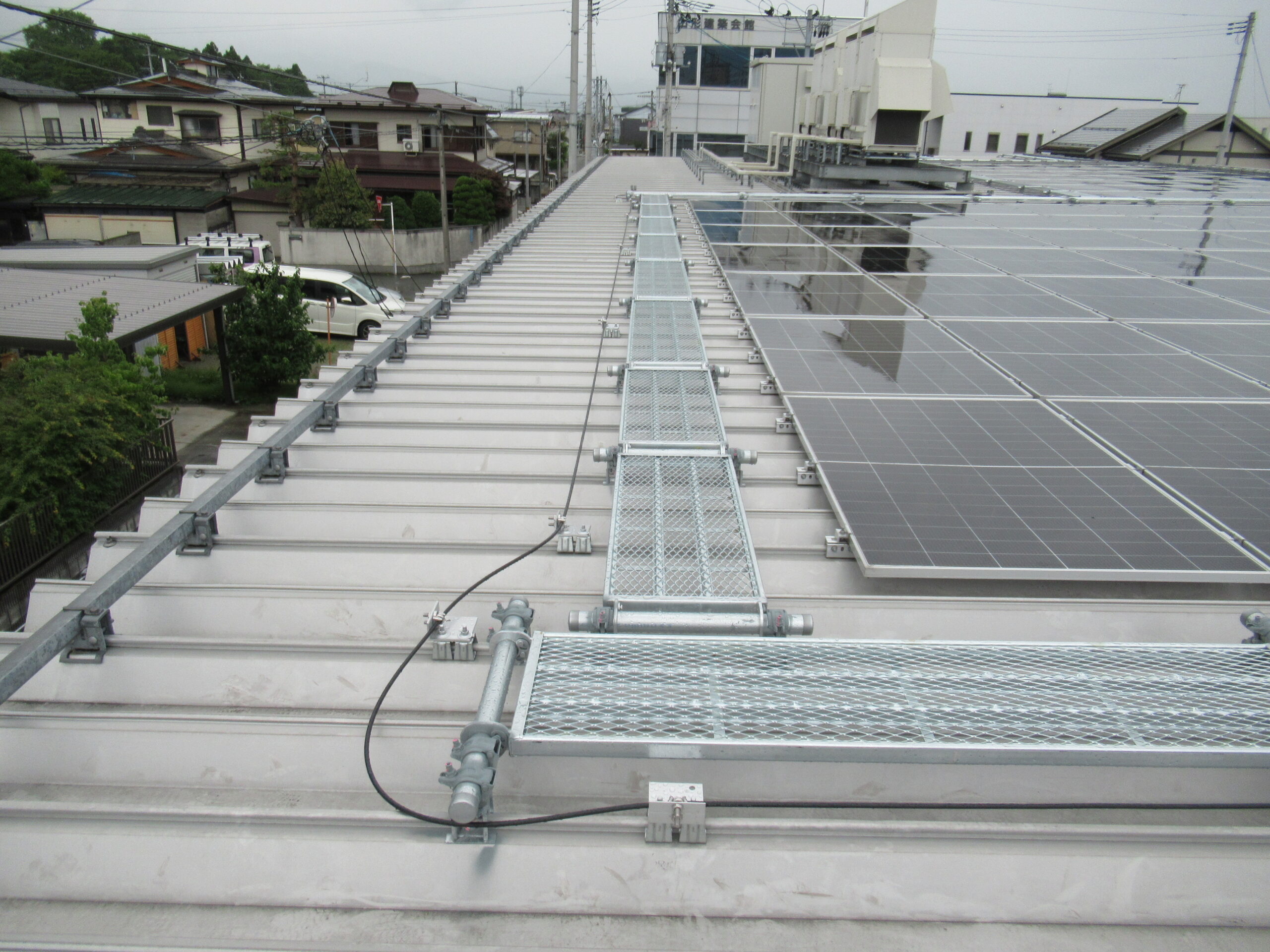

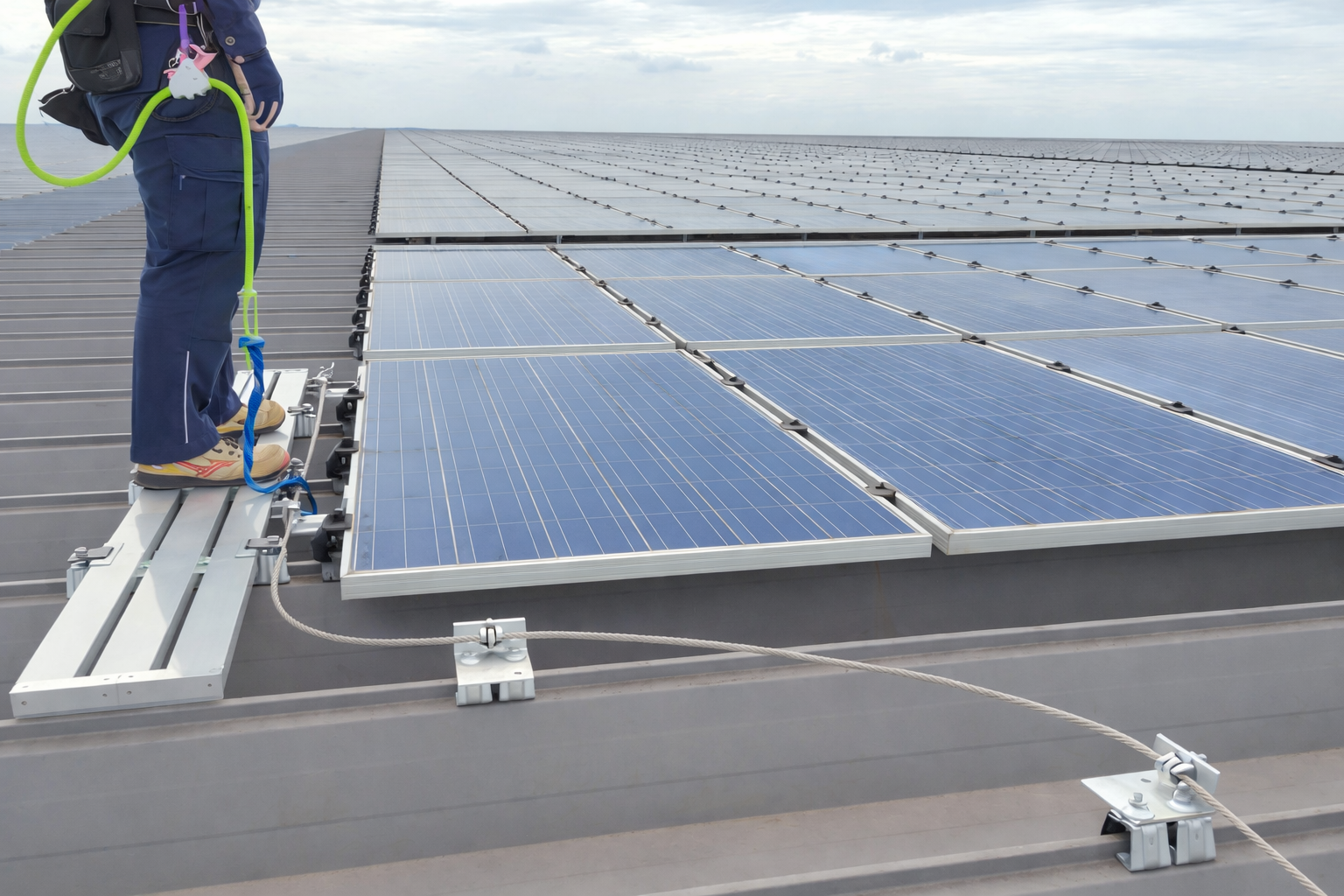

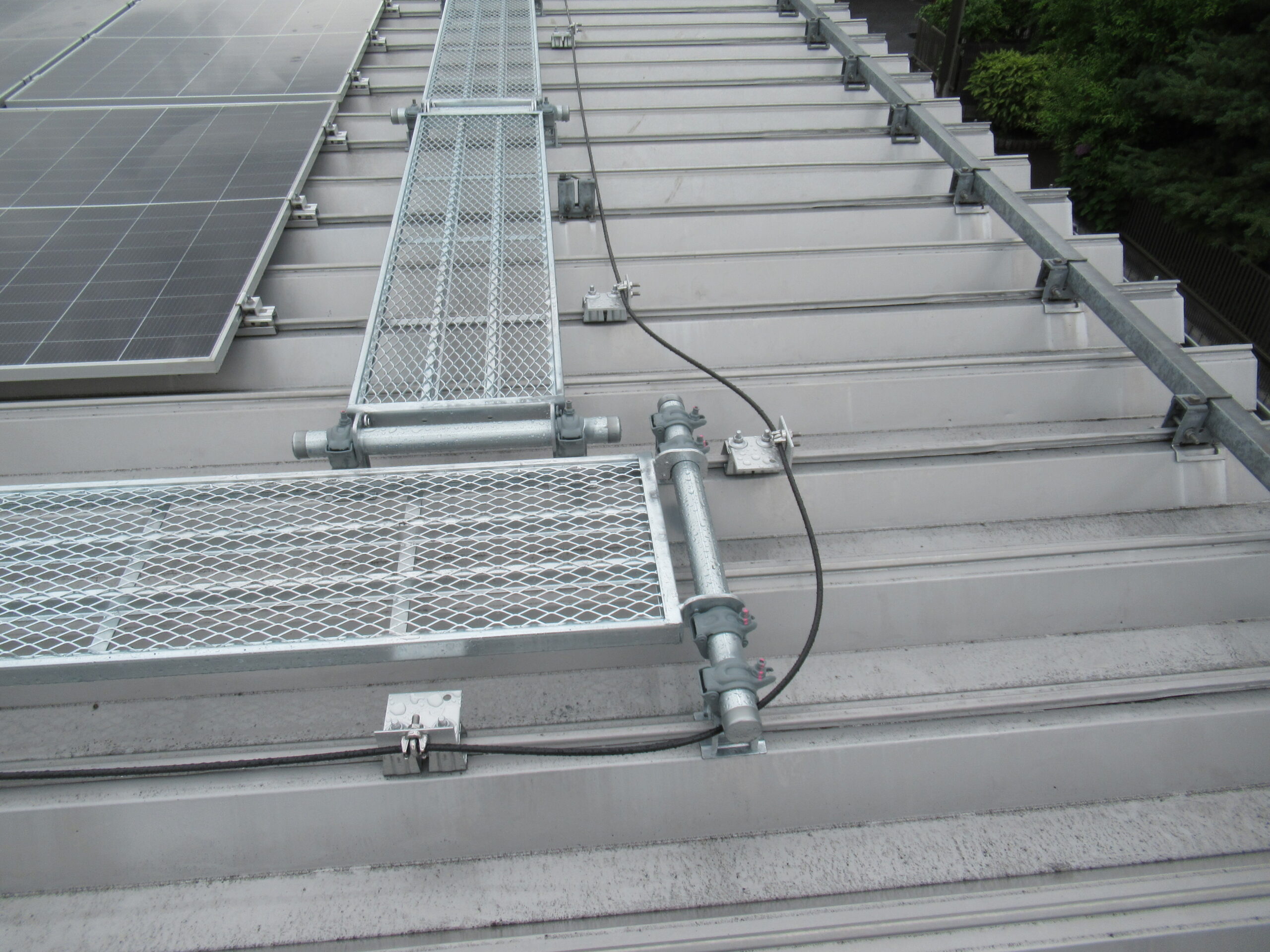

1.パネル迄の通路にワイヤーロープを設置できます。

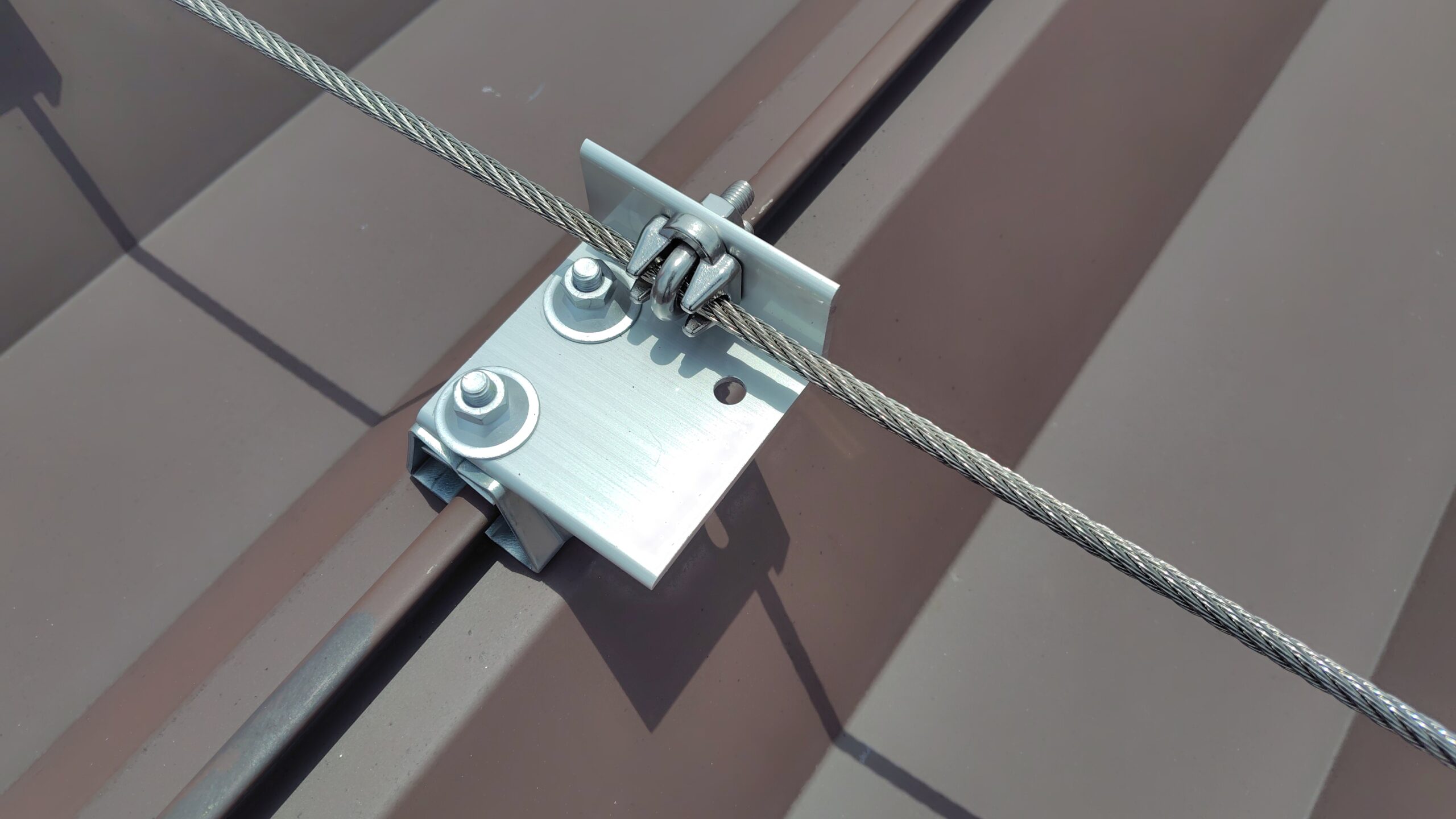

2.ワイヤーロープで金具を連結しており制止力は大です。

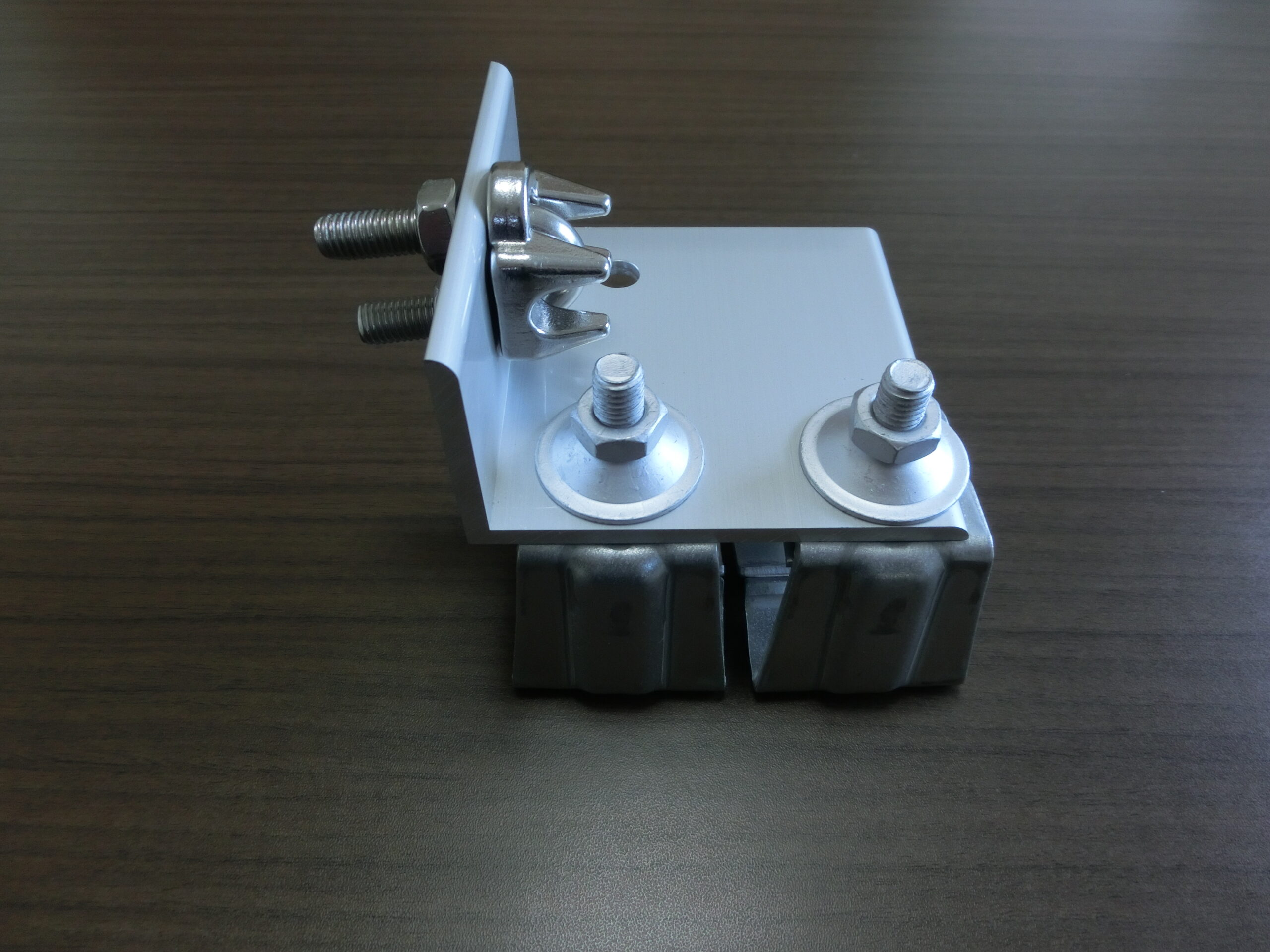

3.垂直設置のＲＶと平行設置のＶＨがあり自由に設置可。
4.耐久性に優れ、不燃材料で構成しています。

適用範囲

• 折板屋根用サクガッチ「ルーフ」は、ハゼの幅は20mm以下、高さは30mm以下で作製しています。この条件に合わない折板屋根には取付け出来ません。

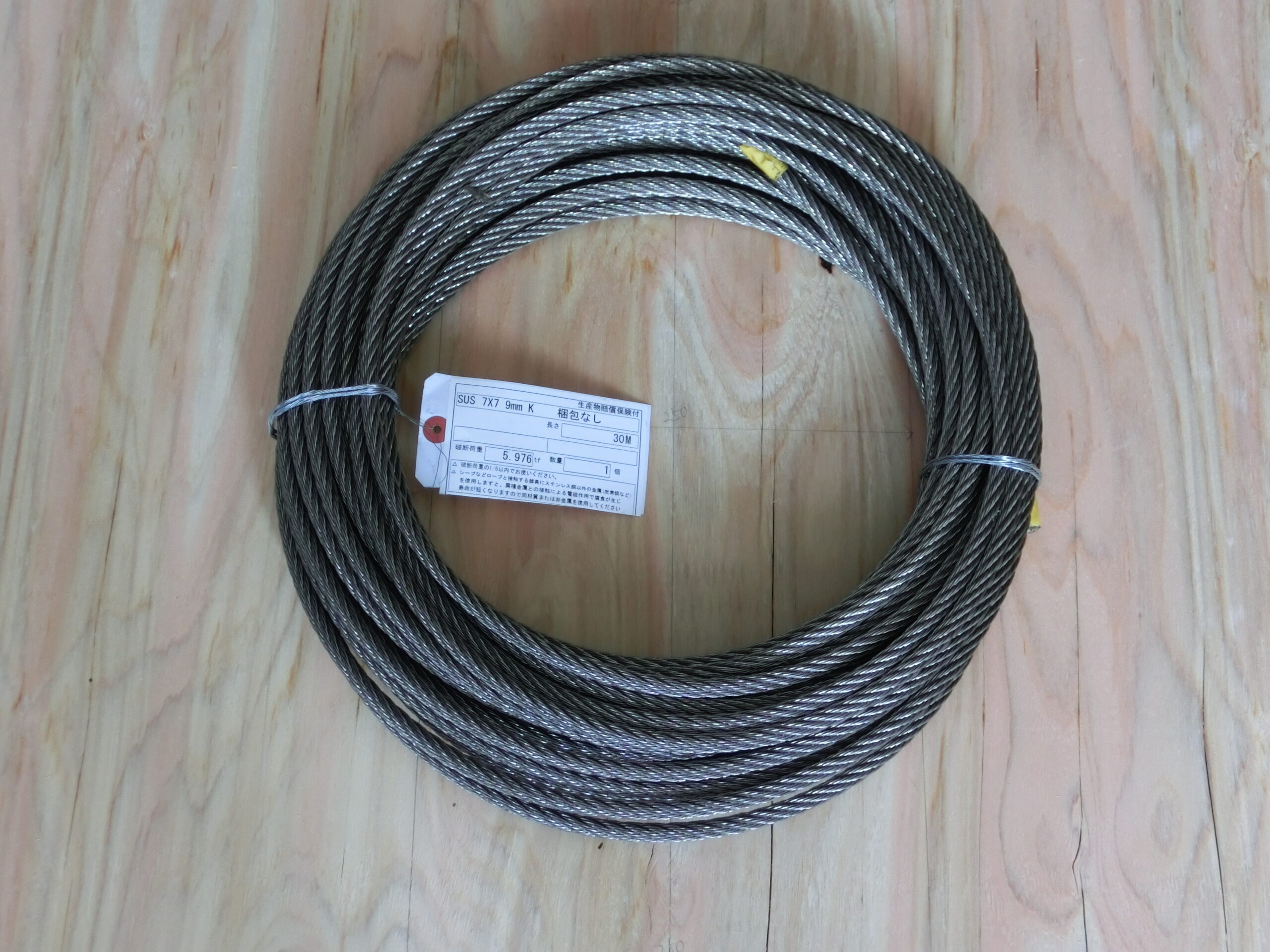

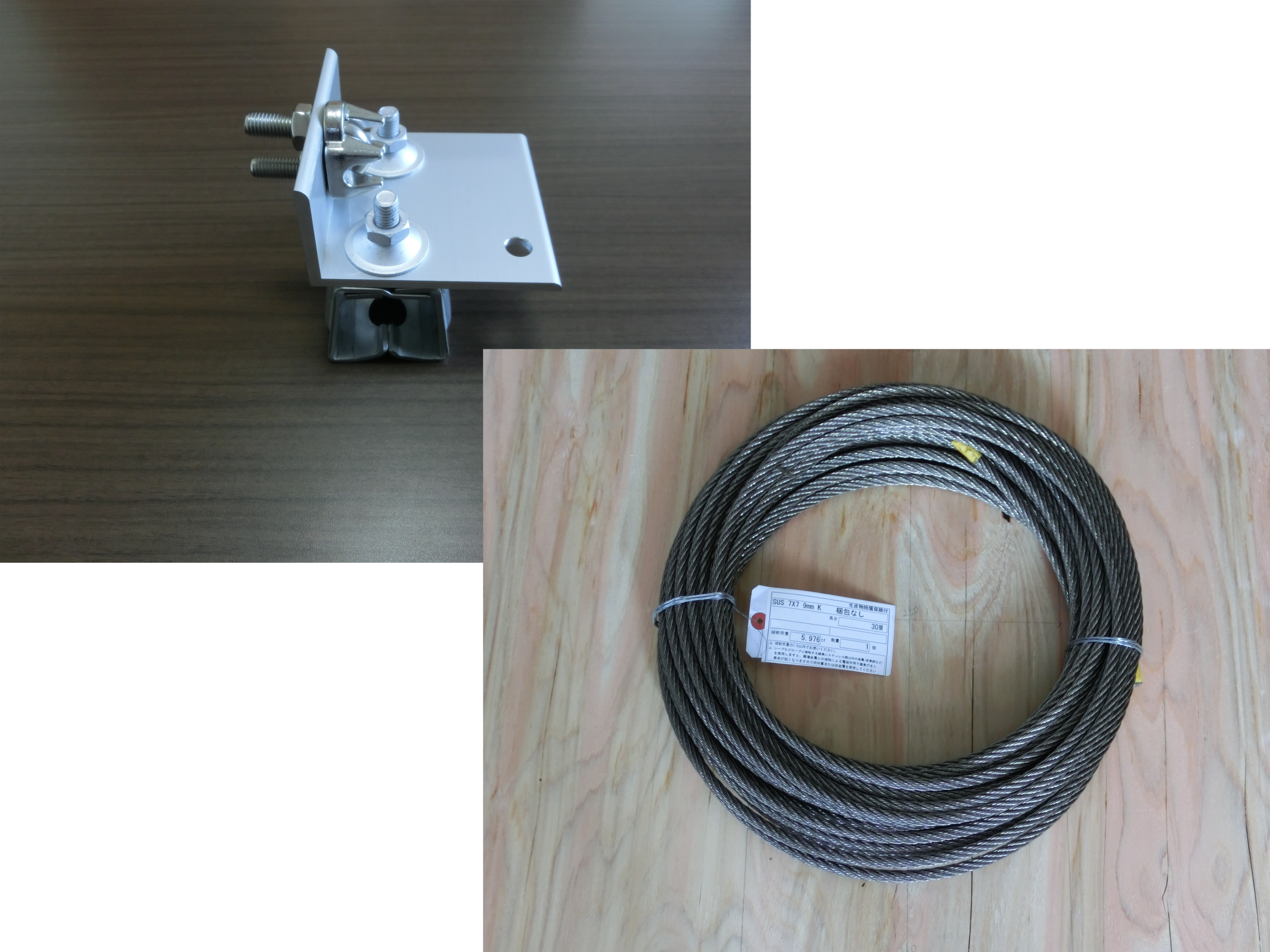

1.サクガッチ「ルーフ」とワイヤーロープの準備

・折板屋根・太陽光パネルの設置図面と金具設置計画図面をもとに、サクガッチ「ルーフ」とワイヤーロープを準備して下さい。

2.取付け位置の確認とサクガッチ「ルーフ」のハゼ固定金具の取付け

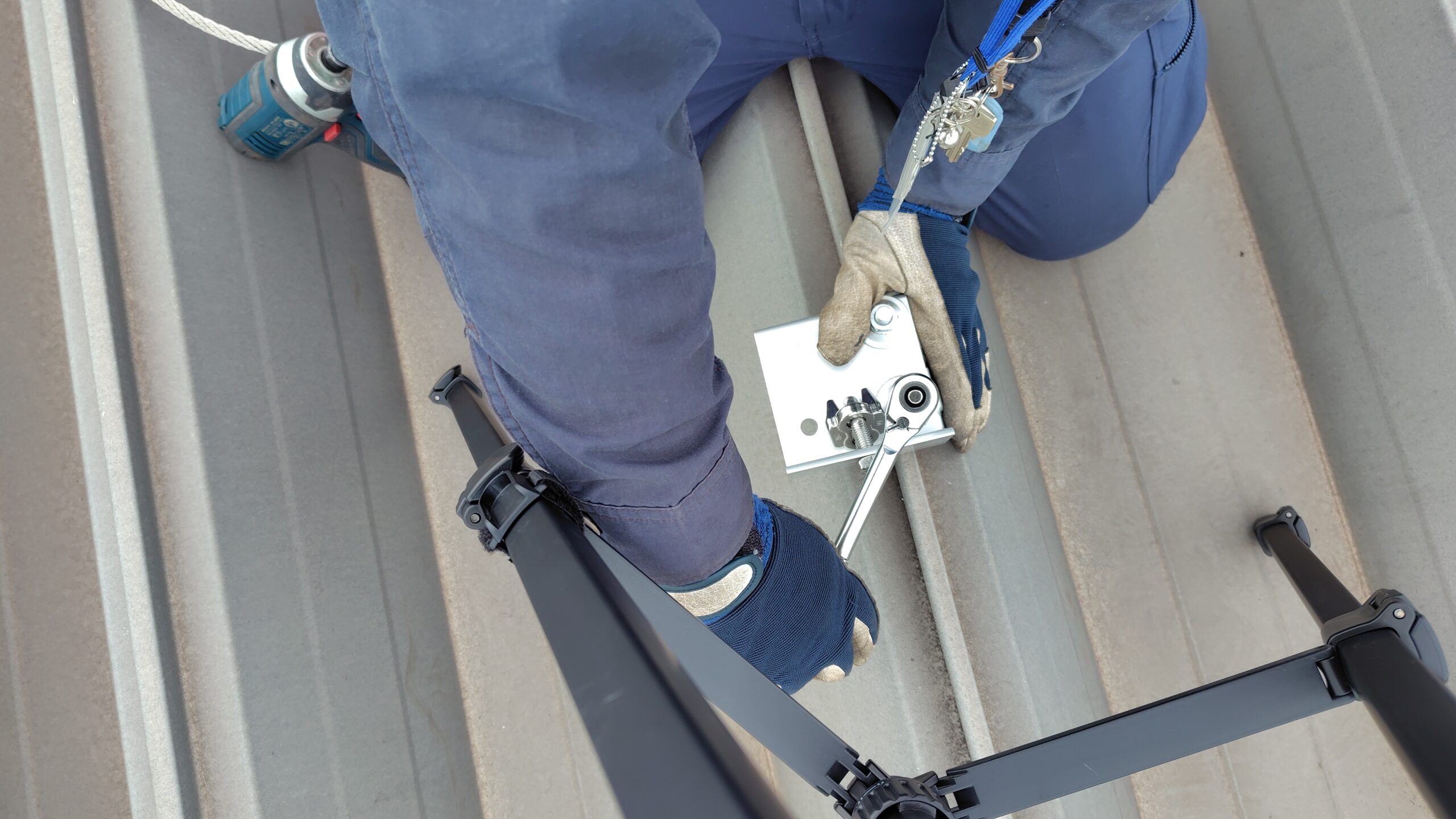

・サクガッチ「ルーフ」のハゼ固定金具のボルトを緩め、ハゼ部分に挟み込みＭ10ソケットでボルトを締め込み固定して下さい。

3.ワイヤーロープの取付け（完）

・ワイヤークリップのＭ10ナット2個を取り外しＵボルトを抜き、ワイヤーロープをＵボルト内に挿入した後、ボルトを固定部材に取付け、Ｍ10ナットで締め込みワイヤーロープを固定します。

■使用工具・機具：メジャー/鉛筆やテープ等のマーキング材/Ｍ10ソケット(17)/電動ドリル等

注意・確認事項

1. サクガッチ「ルーフ」はワイヤーロープで金具を連結しており制止力を高めています。少なくとも、金具数6個以上で固定し使用願います。
