太陽光パネル鳩除け金網固定金具〈ハト除けガシット〉
屋根と太陽光パネルの隙間に鳩等が侵入し被害を受ける場合があります。鳩は約70mm以上の隙間があれば、雀は約20mm以上の隙間があれば侵入することが出来るため、隙間を防ぐ必要があります。ハト除けガシットは鳩等が侵入しない様に物理的に遮断するため、太陽光パネルの底板に固定金具を取付け、金網を太陽光パネルの側面から屋根面まで接触させずに取付けます。
金網は変形しにくい線径1.0mm、2.5メッシュ(10mmピッチ)、ステンレス溶接金網を推奨しています。固定金具とこの金網との組合せで固定ピッチを約480mmまで広げることができ、幅1ｍ金網を3点(両端960mm・重なり40mm)で支持することで、鳩の侵入を防ぎ、強風で飛ばされない強固な強さを得ることができます。より強固にしたい場合は、固定ピッチを約320mm(4点支持)、約240mm(5点支持)もできます。
太陽光パネルに取付けできる条件は、太陽光パネルの底板寸法幅が35～10mmですが、寸法が35～26mmの長いＬタイプと、25～10mmの短い▢タイプの使い分けが必要です。
適用範囲
- ハト除けガシットの取付けできる条件は、太陽光パネルの底板寸法幅が35～10mmであることです。10mm未満は取付けできません。35mmを超える場合はボルトを長くする必要がありご相談下さい。
1.取付け施工が簡単で強固に固定できます。
固定金具の下部材と上部材を太陽光パネルの底板と側面に両面接着テープ固定します。両面接着テープでの仮止め状態で金網を設置し、プレートで押え、SWとダブルナットでボルトを締め付けることで強固に固定できます。地震や強風等で金網や固定金具が外れることはなく、金網を屋根面に固定しなくても鳩等の侵入を防ぐことができ、屋根材を傷付けません。
2.耐久性に優れ、不燃材料で構成しています。
主要部材は耐食性の高いアルミニウムとステンレスで構成しており耐久性に優れています。また太陽光パネルとの接触面は同質のアルミニウムであり電食等の心配はありません。市街地の屋根は建築基準法22条の不燃規制を受けますが、不燃仕様で問題はありません。
3.太陽光パネルを傷付けません。
両面接着テープはきれいに剥がせるテープを使用しており、取外しは簡単にできます。また、ビス固定や接着剤固定をしていませんので、太陽光パネルを傷付けません。
4.固定金具のシンプルなデザイン化で低コストを実現しました。
固定金具の下部材と上部材を太陽光パネルの底板と側面に両面接着テープ固定します。両面接着テープでの仮止め状態で金網を設置し、プレートで押え、SWとダブルナットでボルトを締め付けることで強固に固定できます。地震や強風等で金網や固定金具が外れることはなく、金網を屋根面に固定しなくても鳩等の侵入を防ぐことができ、屋根材を傷付けません。
2.耐久性に優れ、不燃材料で構成しています。
主要部材は耐食性の高いアルミニウムとステンレスで構成しており耐久性に優れています。また太陽光パネルとの接触面は同質のアルミニウムであり電食等の心配はありません。市街地の屋根は建築基準法22条の不燃規制を受けますが、不燃仕様で問題はありません。
3.太陽光パネルを傷付けません。
両面接着テープはきれいに剥がせるテープを使用しており、取外しは簡単にできます。また、ビス固定や接着剤固定をしていませんので、太陽光パネルを傷付けません。
4.固定金具のシンプルなデザイン化で低コストを実現しました。
太陽光パネルの底板のフレーム形状は各メーカーにより異なり、幅が35～26mm程度の長いものや、25～10mm程度の短いものがあります。固定金具の設計にあたり、強度・納まり面から同一仕様にすることは難しく、長いLタイプと短い▢タイプの2種類の金具を用意しました。
太陽光パネルの底板の幅寸法は、長辺方向（横）と短辺方向（縦）の寸法が全てが同じとは言えず、両辺とも長い場合や一方が長く他方が短い場合、両辺とも短い場合があります。
金具の取付けにあたっては、太陽光パネルの底板の幅寸法を事前に現場調査をするか、出来なければ両タイプの固定金具のご用意をお願いします。主なメーカーの底板の寸法は確認整理していますので取付図面を参考にして下さい。

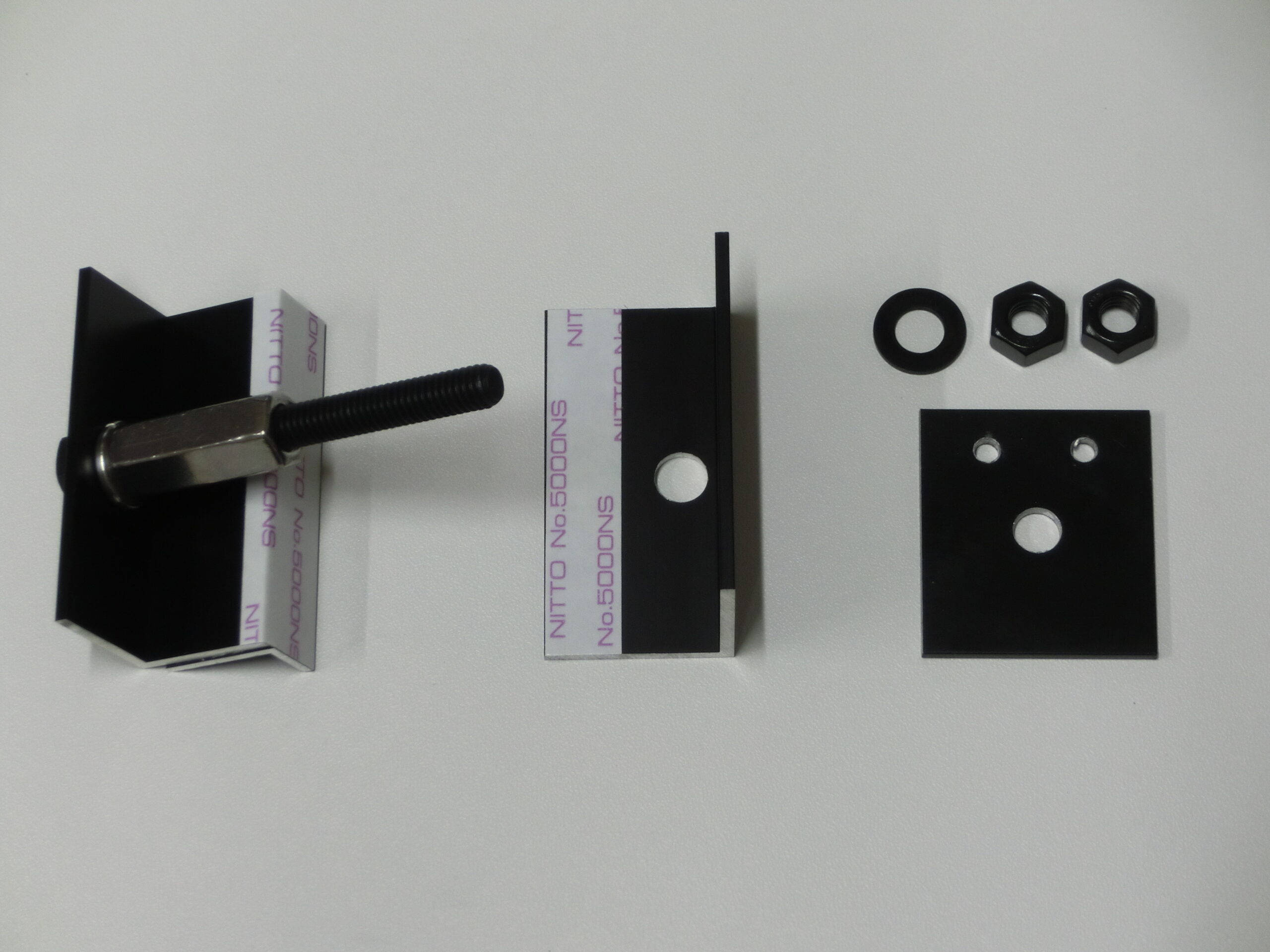

【Ｌタイプ（ｗ＝35～26mm）・ハト除けガシット金具】セット内容
①.固定金具(約55g / 個)
| 部材名 | 個数 | 材質 |
|---|---|---|
| ①固定金具下部材 ：ｱﾝｸﾞﾙ20×20×ｔ2×Ｌ50mm （両面接着ﾃｰﾌﾟ15×50mm貼） Ｍ6Ｌ50mmﾎﾞﾙﾄ付 Ｍ6Ｌ20mm長ﾅｯﾄ付 Ｍ6平Ｗ、ＳＷ付 |
1 | ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） ｱｸﾘﾙ系 SUS304(ﾌﾞﾗｯｸ) SUS304(ｼﾙﾊﾞｰ) SUS304(ﾌﾞﾗｯｸ、ｼﾙﾊﾞｰ) |
| ②固定金具上部材 ：ｱﾝｸﾞﾙ25×25×ｔ2×Ｌ50mm （両面接着ﾃｰﾌﾟ10×50mm貼） |
1 | ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） ｱｸﾘﾙ系 |
| ③備品 押えﾌﾟﾚｰﾄ（30×35×ｔ2mm） Ｍ6ＳＷ Ｍ6ﾅｯﾄ |
1 1 2 |
ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） SUS304(ﾌﾞﾗｯｸ) SUS304(ﾌﾞﾗｯｸ) |
【▢タイプ（ｗ＝25～10mm）・ハト除けガシット金具】セット内容
①.固定金具(約42g / 個)
| 部材名 | 個数 | 材質 |
|---|---|---|
| ①固定金具下部材 ：ｱﾝｸﾞﾙ9.5×17×ｔ1.5×Ｌ50mm （両面接着ﾃｰﾌﾟ10×50mm貼） Ｍ6Ｌ50mmﾎﾞﾙﾄ付 Ｍ6ＳＷ付 |
1 | ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） ｱｸﾘﾙ系 SUS304(ﾌﾞﾗｯｸ) SUS304(ﾌﾞﾗｯｸ) |
| ②固定金具上部材 ：ｱﾝｸﾞﾙ25×25×ｔ2×Ｌ50mm （両面接着ﾃｰﾌﾟ15×50mm貼） |
1 | ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） ｱｸﾘﾙ系 |
| ③備品 押えﾌﾟﾚｰﾄ（30×35×ｔ2mm） Ｍ6ＳＷ Ｍ6ﾅｯﾄ |
1 1 2 |
ｱﾙﾐﾆｳﾑA6063-T5（ｱﾙﾏｲﾄ処理ﾌﾞﾗｯｸ） SUS304(ﾌﾞﾗｯｸ) SUS304(ﾌﾞﾗｯｸ) |
③.ｽﾃﾝﾚｽ溶接金網
| 部材名 | 個数 | 材質 |
|---|---|---|
| ①長さ1,000×ｈ80mm（約100ｇ/枚） （線径1.0、2.5ﾒｯｼｭ、目開き9mm） |
– | SUS304(ｼﾙﾊﾞｰ) |
| ②長さ1,000×ｈ100mm（約120ｇ/枚） （線径1.0、2.5ﾒｯｼｭ、目開き9mm） |
– | SUS304(ｼﾙﾊﾞｰ) |
| ③長さ1,000×ｈ120mm（約140ｇ/枚） （線径1.0、2.5ﾒｯｼｭ、目開き9mm） |
– | SUS304(ｼﾙﾊﾞｰ) |
ハト除けガシット金具・金網取付参考図
＊Ｌタイプ金具：寸法ｗ＝35～26mm、▢タイプ金具：ｗ＝25～10mm適用
取付施工手順
1.ハト除けガシットの準備
・鳩除け金網を設置する太陽光パネルの底板寸法幅は10～35mmであることを確認して下さい。底板寸法幅が35～26mmの場合はＬタイプの金具を、25～10mmの場合は▢タイプの金具をご使用下さい。
※注)底板寸法幅が10mm未満の場合は、取付けができません。35mmを超える場合はボルトを長くする必要がありご相談下さい。
・固定金具の数量確認をして下さい。
①480mmﾋﾟｯﾁ(3点支持)：約2.6個/m
②320mmﾋﾟｯﾁ(4点支持)：約3.6個/m
③240mmﾋﾟｯﾁ(5点支持)：約4.6個/m
〔1セット：固定金具上下部材各1、備品(押えﾌﾟﾚｰﾄ1、SW1、ﾅｯﾄ2)〕
・鳩除け金網を設置する太陽光パネルの底板寸法幅は10～35mmであることを確認して下さい。底板寸法幅が35～26mmの場合はＬタイプの金具を、25～10mmの場合は▢タイプの金具をご使用下さい。
※注)底板寸法幅が10mm未満の場合は、取付けができません。35mmを超える場合はボルトを長くする必要がありご相談下さい。
・固定金具の数量確認をして下さい。
①480mmﾋﾟｯﾁ(3点支持)：約2.6個/m
②320mmﾋﾟｯﾁ(4点支持)：約3.6個/m
③240mmﾋﾟｯﾁ(5点支持)：約4.6個/m
〔1セット：固定金具上下部材各1、備品(押えﾌﾟﾚｰﾄ1、SW1、ﾅｯﾄ2)〕
2.金網の準備
・金網の仕様と数量を確認して下さい。
（設置寸法の約1.1倍数量必要）
※推奨金網(ステンレスSUS304・線径1.0mm・2.5メッシュ(10mmﾋﾟｯﾁ)
溶接ファインメッシュ
(幅1,000mm×ｈ100mm ： 隙間等に応じh80・120mm品使用)
・金網の仕様と数量を確認して下さい。
（設置寸法の約1.1倍数量必要）
※推奨金網(ステンレスSUS304・線径1.0mm・2.5メッシュ(10mmﾋﾟｯﾁ)
溶接ファインメッシュ
(幅1,000mm×ｈ100mm ： 隙間等に応じh80・120mm品使用)
3.取付け位置の確認と固定金具(下部材)の取付け
・太陽光パネルへの取付け位置を確認し、ホコリや油等の付着物を拭き取り、取付け位置を鉛筆やテープ等でマーキングして下さい。
・固定金具の下部材(ボルト付きの部材)の接着テープの離型紙をはがし、太陽光パネルの底板上部又は内側側面に金具の接着テープ部分を取付けて下さい。金具のアングルの側部を持ち、内側の底板コーナーにあてがい取付けて下さい。
・太陽光パネルへの取付け位置を確認し、ホコリや油等の付着物を拭き取り、取付け位置を鉛筆やテープ等でマーキングして下さい。
・固定金具の下部材(ボルト付きの部材)の接着テープの離型紙をはがし、太陽光パネルの底板上部又は内側側面に金具の接着テープ部分を取付けて下さい。金具のアングルの側部を持ち、内側の底板コーナーにあてがい取付けて下さい。
4.固定金具(上部材)の取付け
・固定金具の上部材の接着テープの離型紙をはがし、下部材のボルトに差し込み、太陽光パネルの側面に接着テープで仮止めします。
(金網固定時にナット締付けで強固に本固定できます。)
※注)金具の取付けが斜めにならない様に接着テープ固定時に水平を確認し取付けて下さい。
・固定金具の上部材の接着テープの離型紙をはがし、下部材のボルトに差し込み、太陽光パネルの側面に接着テープで仮止めします。
(金網固定時にナット締付けで強固に本固定できます。)
※注)金具の取付けが斜めにならない様に接着テープ固定時に水平を確認し取付けて下さい。
5.金網の取付け（完）
・屋根材上面と太陽光パネル迄の寸法を確認し、必要に応じ金網の寸法切りを行って下さい。
・固定金具のＭ6ボルトに金網を挿入し、押えプレート(30×35)とＳＷ、Ｍ6ナットを取付け締め付けて下さい。
※注)ナット締付け時、強く締め付けると金具が変形します。金網やＳＷに緩みが生じない程度で、適度に締めて下さい(トルク約2Ｎ・ｍ)。
・屋根材上面と太陽光パネル迄の寸法を確認し、必要に応じ金網の寸法切りを行って下さい。
・固定金具のＭ6ボルトに金網を挿入し、押えプレート(30×35)とＳＷ、Ｍ6ナットを取付け締め付けて下さい。
※注)ナット締付け時、強く締め付けると金具が変形します。金網やＳＷに緩みが生じない程度で、適度に締めて下さい(トルク約2Ｎ・ｍ)。
■使用工具・機具：メジャー/鉛筆やテープ等のマーキング材/Ｍ６ソケット(10)/電動ドリル等
その他
注意・確認事項
- 太陽光パネルの取付け位置にホコリや油が付着していると接着テープが付かず、仮止めできません。施工しにくくなりますので、きっちり拭き取るか、設置場所を変え取付け願います。
